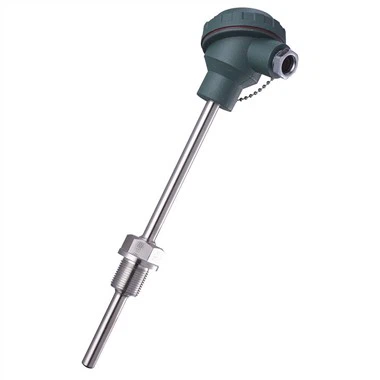

Термодвойка тип J

Изпрати запитване

представяне на продукта

Термодвойка тип J е много разпространена термодвойка с общо предназначение. Има по-малък температурен диапазон и по-кратък живот при по-високи температури. Състои се от положителен крак, изработен от желязна жица, и отрицателен крак, изработен от константанова (медно-никелова) сплав. Поради точката на Кюри на желязото при 770 градуса Тип J има ограничен температурен диапазон от -40 градуса до 750 градуса. Не трябва да се използва при високи температури в окислителна атмосфера, тъй като желязото претърпява молекулярна промяна и трайно губи стандартното си изходно напрежение в зависимост от температурата. Не се възстановява при охлаждане на ютията. Тип J има чувствителност от приблизително 50 микроволта/градус C. Разходите и надеждността на Тип J са същите като Тип K. За правилната работа на Тип J е желана термодвойка редуцираща атмосфера и употребата при ниска температура също не се препоръчва.

При термодвойка тип J линейността варира с -70 градуса в пълния си диапазон от -210 градуса до 1200 градуса. Има много прав участък от 100 градуса до 500 градуса, който се отклонява на около -0.5 градуса. По-ниските и по-високите диапазони могат да бъдат разширени със загуба на линейност.

Защо да предпочетете термодвойка тип J:-

Сред всички видове термодвойки тип J е най-евтината термодвойка

Термодвойка тип J дава 1mV изход за 18 градуса C

Полезен при намаляване на атмосферата

Ако тип J е защитен от уплътнена минерална изолация и подходяща външна обвивка, той може да се използва от 0 до 816 градуса (32 до 1500 градуса F). Не е податлив на стареене в температурния диапазон от 371 до 538 градуса (700 до 1000 градуса F)

състав:

При термодвойка тип J положителният крак е съставен от желязо (Fe), а отрицателният крак е съставен от смес от мед 55 процента и никелова жица 45 процента, която е известна като константанова сплав.
